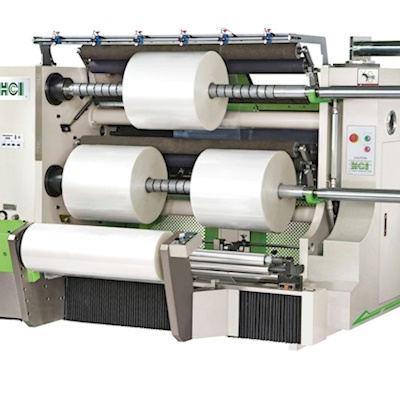

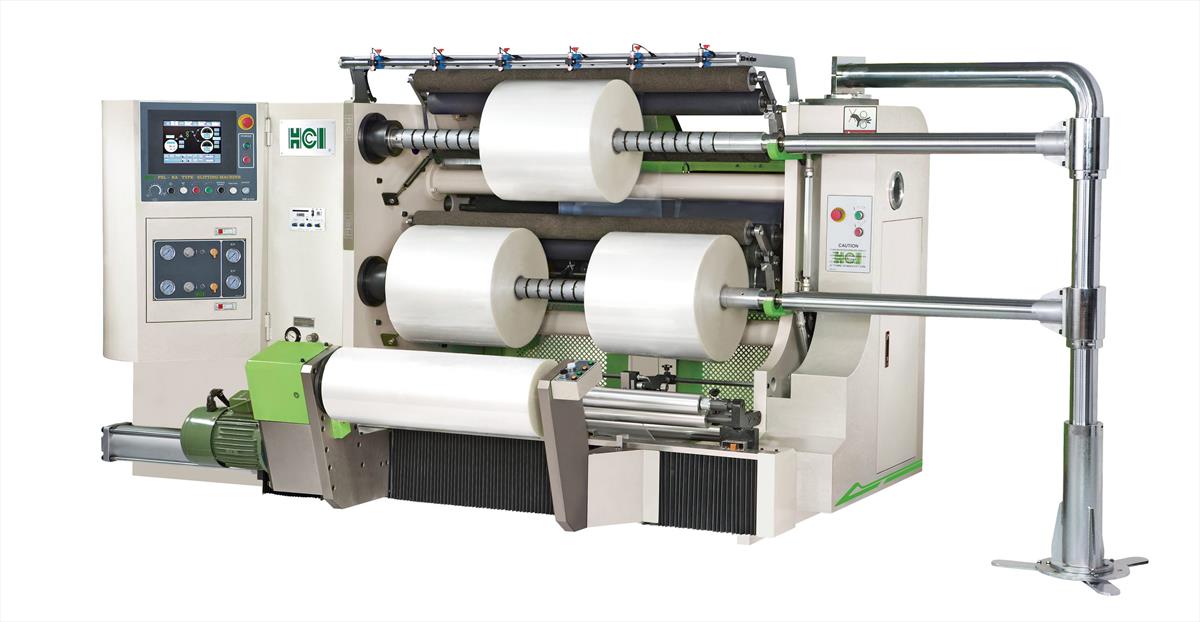

Slitter Rewinder Practical
Ürün Kimliği: FSL-KA
HCI Yeni Dilimleme Sarıcı geliştirdi , FSL-KA Serisi Dilimleme Sarıcı , selofon, PET, OPP, CPP, PE, PVC, kağıt rulolar ve basılı malzemeler gibi çok çeşitli malzemeleri kesmek için tasarlanmıştır.
Özellikleri:
· FSL-KA Eğme Sarıcının İntegral Yapısı
o Bu kompakt tasarım minimum yer kaplar. Gevşeme ve geri sarma, en uygun çalışmayı sağlayacak şekilde aynı tarafta tasarlanmıştır.
o Rulo kapasitesini büyütün: gevşetme çapı 800 mm'ye ulaşabilir; geri sarma çapı 500 mm'ye ulaşabilir. Yükleme sıklığını azaltmak ve uygulanan aralıkları genişletmek.
· Milsiz ve Pnömatik-Ayna Açma Standı
o Sol ve sağ çözme kolları motorlar ve astar kızağı tarafından tahrik edilir, her kol ayrı ayrı hareket edebilir. Özellikle ciddi şekilde düzensiz olan ebeveyn rulosu için. (Yeni yapı sadece FSL-KA Slitter Rewinder'da)
o Ebeveyn rulosunu verimli ve kolay bir şekilde sıkıştırmak için pnömatik ayna ile donatılmıştır.
o Farklı boyuttaki aynalar için hızlı değişim.
o Web ayar silindiri ile donatılmıştır. Düşük ebeveyn rulo kalitesinin neden olduğu kırışıklığı azaltabilir.
· Web Yönlendirme Sistemi
o Tüm çözme standı, her 70 mm'de bir yatay, sola ve sağa hareket edebilir. Dilme pozisyonunun doğruluğunu sağlayabilir. Kılavuz sistemi iki modda çalışır:
1. Web kenarı kılavuzu
2. Baskı hattı kılavuzu
· 3 Motorlu Sargı Sistemi
o Üç ayrı motor: Bir motor üst geri sarma milini çalıştırır, bir motor alt geri sarma milini çalıştırır ve üçüncü motor ana tahrik silindirine bağlanır.
o Operatör, her bir geri sarma mili için gerilimi ve malzeme kalınlığını ayrı ayrı ayarlayabilir.
o Geri sarma milinin sarım yönü istenildiği zaman değiştirilebilir ve üst ve alt mil de farklı yönlerde çalışabilir.
· Otomatik Çözücü Gerginlik Kontrolü
o Çözme gerilimi, yük hücresi tarafından algılanır ve ayarlanan gerilimle karşılaştırılır. Mikrobilgisayar kontrol sistemi, hesaplanan gerilim farkına göre gerilimi otomatik olarak artıracak veya azaltacaktır. Tüm çalışma sırasında kararlı gerilim çıkışını koruyabilir.
· Ana Tahrik Nip Silindiri
o Pnömatik kıskaçlı kauçuk silindir aracılığıyla gerilim izolasyon noktası, çözme ve geri sarma arasında mükemmel gerilim izolasyonu sağlar. Ayrıca kayma veya çizik olmamasını sağlar.
· Çift Dilme Sistemi
o Makas bıçakları ve tıraş bıçakları bağımsız veya aynı anda çalışabilir. Kompakt makine tasarımı sayesinde, dilme yönteminin değişimi kolayca sağlanır.
o Parçalı oluklu silindir, doğrudan alt bıçak miline takılabilir. Herhangi bir mili çıkarmadan oluklu silindiri değiştirmek mümkündür.
o Erkek bıçakların hızlı montajı için tasarlanmış üst bıçak mili rayları.
o Alt bıçak mili konsollu mafsal ile donatılmıştır. İş değişim süresini büyük ölçüde azaltır. Alüminyum ayırıcılar ve dişi bıçakların yerleşimi alt mili sökmeden yapılabilir.(Yeni Tasarım Sadece KA Serisi Eğme Sarıcıda)
o Dilme bölümü için koruyucu kapak ile donatılmış, kişisel yaralanmaları önleyin.
· Kırpma İmhası
o Döşeme reddetme fanı ile donatılmıştır. Güçlü vantilatörlere sahip özel olarak tasarlanmış ejektörler, ağın yarık kenarını kaldırır.
· Statik Eliminatör
o Plastik film kesilir ve geri sarılırken elektrostatik yükü boşaltır.
· Lazer Çekirdek Konumlandırma Sistemi
o Manuel lazer ayar sistemi, operatörün kurulum süresini en aza indirerek yeni çekirdekleri hızlı ve doğru bir şekilde yeniden yüklemesini sağlar. Lazer, geri sarma milleri üzerindeki göbek konumunu gösterir ve maçaların hassas bir şekilde konumlandırılmasını sağlar. (KA1300 Eğme Sarıcı için Opsiyonel Aksesuarlar)
· Hci Quick-Lock Tipi Bireysel Sürtünmeli Sargı Teknolojisi (Patent No. 131681)
o Geri sarma için otomatik hesaplama kontrolü, otomatik yan basınç gerilim telafisi ile birlikte HCI'nin kendi geliştirdiği hassas sürtünme geri sarma halkasını kullanır. İki bağımsız geri sarma motoru. Geri sarma gerilimi, tam otomatik bir hava kontrol sistemi tarafından kontrol edilir. Akıllı bir geri sarma çapı kontrol sistemi, gerilimi hız ve çap değişkenlerine göre ayarlamaya gerek kalmadan son derece kararlı geri sarma gerilimi sağlar. Ayar gerilimini başlangıç durumuna göre ayarlayın ve ardından tüm gerilim -başlangıçtan sona erdirmeye kadar- otomatik olarak bellek ve geri bildirim tarafından kontrol edilir.
· Pnömatik Yerleştirme Silindirleri
o İyi yarık rulo yapısını oluşturmak için 2 takım pnömatik yerleştirme silindiri ile benimsenmiştir.
· Ürünler Boşaltma Cihazı
o Ürün boşaltma cihazı ile donatılmıştır: ağır ruloların boşaltılmasına ve yarık rulo değişimi sırasında verimliliğe yardımcı olur.
· Mirco Bilgisayar Kontrol Sistemi
o Doğru ve istikrarlı kontrol sağlayan endüstriyel mikro bilgisayar ile benimsenmiştir.
o LCD renkli dokunmatik ekran ve ayar için basit figür ekranı.
o Hızlı başlatma için diyalog parametre ayar ortamı.
o Gerginlik kontrolü otomatik/manuel işlevi.
o İki geri sarma gerginlik kontrol programı ile benimsenmiştir: Geri Sarma Torku modu ve Geri Sarma Hızı modu.
o Geri sarma gerilimi otomatik artırma işlevi.
o Üst ve alt geri sarma mili farklı sarma yönü işlevi.
o Gerginlik simülasyonu işlevi.
o Otomatik durdurma ve malzeme freni durdurma işlevini gevşetin.
o Parametre hafıza fonksiyonu: dahil edilen malzeme kalınlığı, ilk çap, gerilim vb.
|
Özellikler
|
FSL-KA1300 Dilimleme Sarıcı
|
|
Mekanik Hız [m/dak]
|
300
|
|
Çekirdek İç Çapını Çözün [mm]
|
76 / 3" veya 152 / 6"
|
|
Ağ Genişliğini Çöz [mm]
|
320-1300
|
|
Maksimum Çözme Çapı [mm]
|
800
|
|
Gerginlik Kontrolünü Çözün
|
Yük Hücresi Sensörlü Manyetik Toz Fren
|
|
Web Yönlendirme Sistemi
|
Baskı Çizgisi / Kenar
|
|
Kılavuz Hareketi [mm]
|
+/- 70
|
|
Dilme Teknikleri
|
Jiletli Oluk Makaralı / Makas Bıçakları
|
|
Kırpma Kaldırma
|
Trim Sarıcı ile Blower
|
|
Geri Sarma Çekirdek İç Çapı [mm]
|
76 / 3"
|
|
Minimum Geri Sarma Web Genişliği [mm]
|
50
|
|
Maksimum Geri Sarma Çapı [mm]
|
500
|
|
Geri Sarma Gerginlik Kontrolü
|
HCI Hızlı Kilit Tipi Bireysel Sürtünmeli Sargı Teknolojisi
|
|
