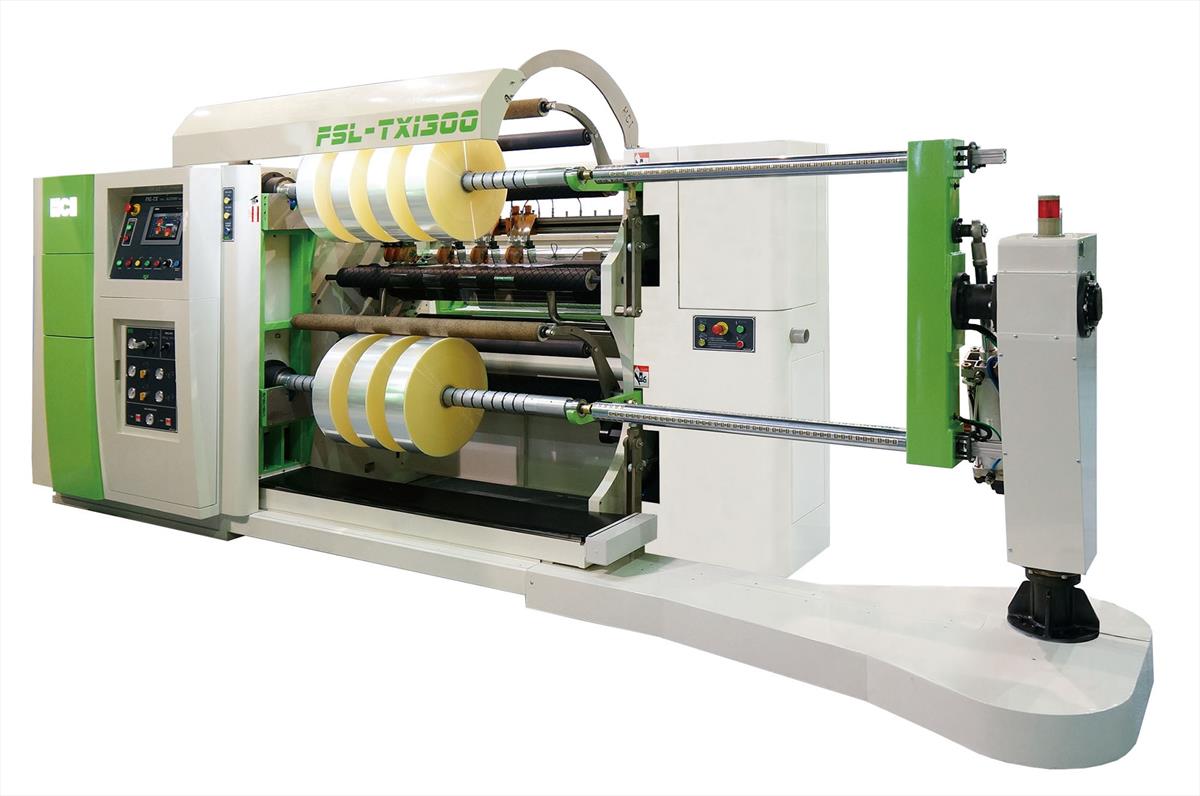

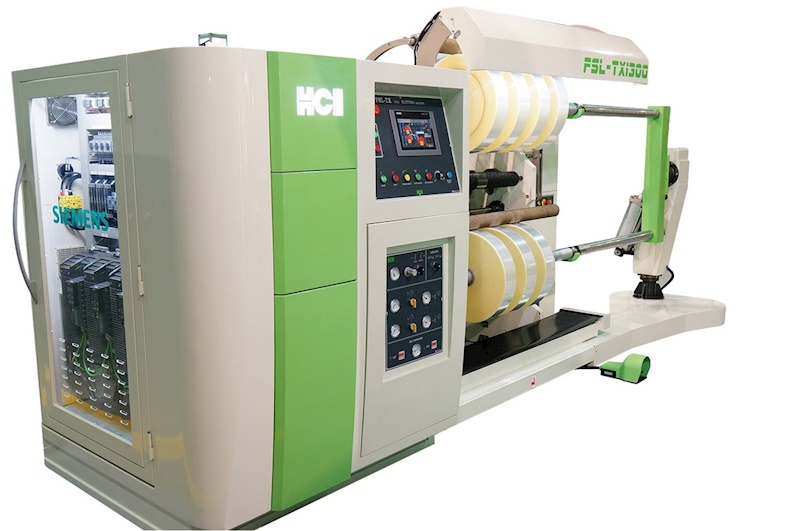

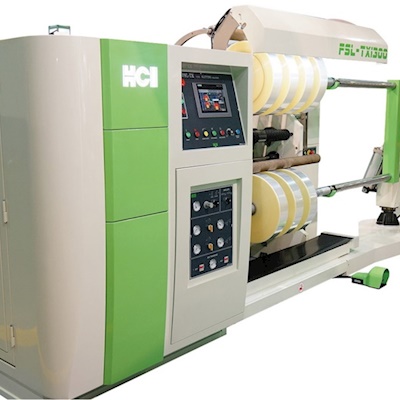

800 Rewind Slitter Rewinder
Ürün Kimliği: FSL-TX
800 Rewind Slitter Rewinder , 800 mm'ye kadar geniş dilimlenmiş ürün çapı için büyük geri sarma çapı gereksinimi için özel olarak tasarlanmıştır. Sağlam bir çözme standı ve tamamen yeni bir geri sarma mili yapısı ile, dilme hızı artık 400 m/dak'ya kadar ulaşabilir. Her türlü esnek ambalaj filmi, endüstriyel ağ, elektronik malzeme ve düzensiz kalınlıktaki film rulolarının dilme ve geri sarılması için uygundur.
Seri Modeli: FSL-tx1300 1600 Dilimleme Sarma
Özellikleri:
· Şaftsız Çözücü Standı
o 1 tona kadar jumbo rulonun ağırlığını kaldırabilen açma standının güçlendirilmiş yapısı.
o Sol ve sağ açma kolları motorla daldırılır; operatör genişliği serbestçe ayarlayabilir.
o Ebeveyn rulosunu hızlı ve kolay bir şekilde sıkıştırmak için basınçlı ayna ile donatılmıştır.
o Yan kontrol panelini gevşetin.
o Havalı Frenler ile donatılmıştır. (ABD Yapımı)
· Web Kenar Kontrol Sistemi
o Tüm çözme standı yatay, sola ve sağa 75 mm hareket edebilir. Dilme pozisyonunun doğruluğunu sağlayabilir.
o Kılavuz iki modda çalışır: Web kenarı ve Baskı hattı kılavuzu
· Üç Motorlu Sargı
o Üç ayrı motor: Bir motor üst sarma milini, bir motor alt sarma milini tahrik eder ve üçüncü motor ana tahrik silindirine bağlanır.
· Otomatik Gerginlik Kontrolü
o Çözme gerilimi yük hücresi tarafından algılanır ve ayar değeri ile karşılaştırılır. PLC, hesaplama farkına göre otomatik olarak artıracak veya azaltacaktır. Tüm dilme sarma işlemi sırasında sabit gerilim çıkışını koruyabilir.
· Pnömatik Nip Kauçuk Rulo
o Pnömatik kıskaçlı kauçuk rulo ile germe izolasyon noktası, çözme ve geri sarma arasında mükemmel izolasyon sağlar. Ayrıca, kesici sarıcı çalışırken kayma veya çizik olmamasını sağlar.
· İkili Dilme Yöntemleri: Yivli Jilet ve Makas Bıçakları
o Dilme yapısının yeni tasarımı, kesicinin ayarı ön tarafta yapılabilir.
o Dilme sonrası minimum akış şeması, en düzgün kesme kenarını sağlar.
· Vakumlu Tip Trim İmhası
o Vakum tipi trim bertarafı ile donatılmıştır. Güçlü vantilatörlere sahip özel olarak tasarlanmış ejektörler,
ağın yarık kenarı.
· Anti Statik Fırçalar
o Plastik malzeme kesilip yeniden sarılırken elektrostatik yükü boşaltın. Biri üst geri sarma milinden önce, diğeri alt geri sarma milinden önce olmak üzere iki set anti statik fırça vardır.
· Bilye Tipi Diferansiyel Sargı Teknolojisi
o Geri sarma gerilimi için otomatik hesaplama kontrolü, otomatik iç basınç kompanzasyonu ile birlikte HCI'nin yeni geliştirilmiş hassas bilye tipi sürtünme halkasını kullanır. İki bağımsız geri sarma motoru ve akıllı bir geri sarma çapı kontrol sistemi, hız ve çap değiştiğinde ayarlamaya gerek kalmadan son derece kararlı geri sarma gerilimi sağlar.
· Pnömatik Yerleştirme Rulosu
o 2 takım pnömatik yerleştirme silindiri ile donatılmıştır. Lay-on merdane ile yarık merdane arasında tam teması garanti eder. İyi yarık rulo yapısını oluşturmak için.
· Ürün Tahliye Rafı
o Raf, ağır ruloların boşaltılmasına ve yarık rulo değişimi sırasında verimliliğin sağlanmasına yardımcı olur.
· Otomatik İtici Cihaz ve Taret Tipi Boşaltma Sehpası (Opsiyonel)
· PLC - Programlanabilir Lojik Kontrol Sistemi
o LCD renkli dokunmatik ekran.
o Diyalog parametre ayar ortamı.
o Parametre hafıza fonksiyonu.
o Gerilim hesaplar fonksiyonu.
o Çözülen son rulo ve ağ kopması otomatik algılama ve durdurma işlevi.
o Sayaç otomatik durdurma fonksiyonuna ulaştı.
o Üst ve alt geri sarma mili farklı sarma yönü fonksiyonu.
o Geri sarma gerilimi konik işlevi.
FSL-TX 800 Geri Sarma Eğme Sarıcı Videosu
|
Özellikler
|
FSL-TX1300 800 Rewind Slitter Rewinder
|
|
Mekanik Hız (m/dak)
|
400(Yüksek Hız) veya 300(Yüksek Tork)
|
|
Gevşeme Standı
|
Pnömatik Aynalı ve Yüzer Tip Şaftsız
|
|
Çekirdek İç Çapı (mm)
|
76 / 3" veya (152 / 6" Opsiyonel)
|
|
Web Genişliği (mm)
|
320 - 1300
|
|
Maksimum Çözme Çapı (mm)
|
1.000
|
|
Web Yönlendirme Sistemi
|
Baskı Çizgisi / Kenar
|
|
Kılavuz Hareketi (mm)
|
+/- 75
|
|
Dilme Yöntemleri
|
Oluk Makaralı Jilet / Makas Bıçakları
|
|
Kırpma Kaldırma
|
Vakum Tipi Trim İmhası
|
|
Minimum Geri Sarma Web Genişliği (mm)
|
50
|
|
Maksimum Geri Sarma Çapı (mm)
|
800
|
|
