Three - Four Side Seal Bag / Stand-Up Pouch / Zipper Pouch
Üç Yan Mühürlü Çanta / Ayakta Duran Çanta / Fermuarlı Çanta / Dört Yan Mühürlü Çanta Üretim Makinesi
Ürün Kimliği: FTSC-V FTSC-V

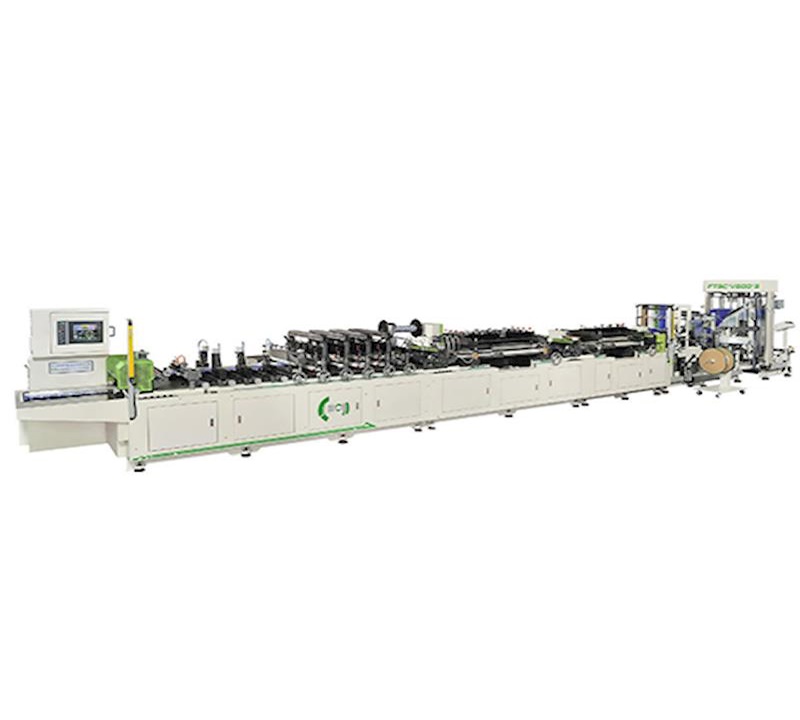

Çanta Şekli Lamine Polyester, BOPP ve CPP gibi yapıştırılabilir ko-ekstrüzyonlu filmler, çok katmanlı filmler için uygundur. FTSC-V Pouch Making Machine, 3 yan mühürlü çanta, ayakta duran çanta, altı gussetli ayakta duran çanta, fermuarlı çanta, birleşik ayakta duran/fermuarlı çanta, dört yan mühürlü çanta üretimi için idealdir.
FTSC-V500, -V600: Üç Yan Mühürlü Çanta Üretim Makinesi
FTSC-V500-2, -V600-2: Üç Yan Mühürlü Çanta / Ayakta Duran Çanta Üretim Makinesi
FTSC-V500-3, -V600-3: Üç Yan Mühürlü Çanta / Ayakta Duran Çanta / Fermuarlı Çanta Üretim Makinesi
Özellikler:
Ana Mekanizma
Ana tahrik servo motoru: Operatör, her malzeme için besleme ve mühürleme süresini bağımsız olarak değiştirebilir. Makine hızlanırken mühürleme sıcaklığı ayarı gerekli değildir. Bu mekanizma malzeme kaybını büyük ölçüde azaltmaya yardımcı olabilir.
Besleme servo motoru*2: Çanta uzunluğu, üretim hızını artırmak için servo motor tarafından hassas bir şekilde kontrol edilir; bu, orta çekme standı ve arka çekme standını içerir.
Dış iletim mekanizması: İç iletim mekanizması ile karşılaştırıldığında, yepyeni dış iletim mekanizmasının yapısı çok daha basittir ve bakımı daha kolaydır.
Yeni FTSC-V çanta yapma makinesi, geleneksel çanta yapma makinelerine göre yaklaşık %30 daha fazla üretkenlik sağlayabilir.
Çeşitli çanta üretim yetenekleri
Bir makine, üç yan mühürlü çanta, ayakta duran çanta, altı gussetli ayakta duran çanta, fermuarlı çanta, birleşik ayakta duran ve fermuarlı çanta gibi çeşitli poşetler üretebilir.
Üç yan mühürlü çanta: 3 şerit üretim ve atlamalı mühürleme fonksiyonu, 9 kat besleme uzunluğuna ulaşabilir. (maks. 1.200mm).
Ayakta duran çanta ve fermuarlı çanta: 2 şerit üretim.
Altı gussetli ayakta duran çanta ve dört yan mühürlü çanta: İsteğe bağlı olan iki fonksiyonlu sarma standı ve ikinci gusset ekleme cihazı, altı gussetli ayakta duran çanta ve dört yan mühürlü çanta üretimini kolaylaştırır. Ayarlanabilir gusset derinliği, gusset sıkıştırma makarası ve fotohücre özellikleriyle, kayma sorunu olmadan hassas gusset derinliği ve hassas mühürleme pozisyonu elde edilebilir.
Web Taşıma ve Gerilim Kontrolü
Filmin talep edilen boyut ve şekle dönüşmesi için birçok işlem yapılır. İşlemlerin çoğu şekillendirme (katlama ve/veya gusset oluşturma), uzunlamasına ve enine mühürleme, fermuar ve gusset gibi diğer alt tabakaların yerleştirilmesi sürecini içerir. Uygun gerilim kontrolü, kompozisyon süreci için önemlidir. Yeni FTSC-V Çanta Üretim Makinesi, her özel gerilim bölgesi için farklı gerilim değerleri belirleyerek çanta yapma makinesi çalışırken hassas performansı sağlamak için tasarlanmıştır.
Sarma ve oluşturma bölgesi: sarım tampon makara ünitesini içeren ve merkezi bölmeli tampon makara ünitesini içeren sarım ve oluşturma bölgesini içerir; operatör, çanta şekline göre farklı tampon makara ünitesi kullanabilir. Her tampon makara ünitesi, VR (Değişken direnç) kullanılarak otomatik hız değişimli besleme ve en yüksek hızlı çalışma altında bile en stabil web beslemeyi sağlar.
Fermuar / gusset yerleştirme ve fermuarlı çanta mühürlü bölgesi: Film, bu bölgeden kesintili yola girer. Fermuar yerleştirme gerilmesi, kesintili yoldan kaynaklanan ani çekme ile başa çıkmak için motor ile entegre edilmiş tampon makara ünitesi tarafından kontrol edilir.
Yan mühürlü bölge: Film, bu bölgede uzunlamasına mühürlenir. Ve gerilim, servo motor tarafından tahrik edilen ve dans eden makara kontrol sistemi aracılığıyla mikro konum ofseti ile ayarlanır.
Alt mühürlü bölge: Film, bu bölgede enine olarak mühürlenir. Bu nedenle mühürlenen alanın gerilmesini önlemek için en önemli ihtiyaçtır. Orta çekme standı ve dans eden makara kontrol sistemi aracılığıyla mikro konum ofseti ile minimum gerilimi korumak.
Sarma Bölümü
Yatay sarma standı ve 3" hava şaftı, pnömatik yükleme cihazı ile birleştirilmiştir. Birinci makara yüklemek için tek bir operatör gereklidir.
Altı gussetli ayakta duran çanta üretebilen iki fonksiyonlu sarma standına dönüştürün. (Patent No.M254422)
Mühürleme ve trim pozisyonunun doğruluğunu sağlayan web yönlendirme sistemi (çizgi/kenar) ile donatılmıştır.
Sabit sarma gerilimi, gerilim otomatik denetleyici (çap hesaplama tipi) ve manyetik toz freni kullanılarak elde edilir.
Materyal tükenme alarm cihazı ile donatılmıştır, böylece materyal kırılmasının etkilerini önler.
Her İki Tarafı Basılı Film Ayarlama Cihazı (İkinci sarma standı ile isteğe bağlıdır)
Ayarlamalar, kontrast tarayıcı ile entegre edilmiş servo motor tarafından hassas bir şekilde kontrol edilir. Bu cihaz, üst ve alt filmler arasındaki baskı farklarını otomatik olarak ortadan kaldırabilir ve hatalı çantaları büyük ölçüde azaltabilir.
Çekme Standı ve Mikro Konum Ofset Gerilim Kontrol Sistemi
Yeni dans eden makara ünitesinin hareketi, iki ayrı hava basıncı silindiri tarafından kontrol edilir. Belirlenen değere göre, sistem, servo motorun besleme uzunluğunu otomatik olarak değiştirerek gerilimi algılayacak ve ayarlayacaktır. Bu, çanta yapma makinesi çalışırken en stabil gerilimi sağlamak için tasarlanmıştır.
Fermuar ve Yan Mühürlü Bölüm
Fermuarlı çanta mühürleyici ve yan mühürlü otomatik iniş cihazının en son gelişimi, makine durduğunda malzemenin aşırı ısınmasını veya kırılmasını önleyebilir.
HCI fermuar yönlendirme ve soğutma plakası (Patent No.178721): Bu plaka, fermuarın mühür pozisyonunu sabitleyebilir ve soğutma dolaşım sistemi, fermuarlı çantanın aşırı ısınmasını önleyebilir.
Ultrasonik mühürleme cihazı: Alt mühürlüğe girmeden önce fermuar kaburgasını önceden kaynak yapabilir. Alt mühürlü pozisyon düz ve mükemmel olacak ve sızıntı sorunu olmayacaktır.
Alt Mühürlü Bölge
Alt mühürlü otomatik yükselme cihazı, makine durduğunda malzemenin aşırı ısınmasını veya kırılmasını önleyebilir. (Patent No.42360)
Her alt mühürlü ünite, operatörün gerçek ihtiyaca göre mühürlü düzeni değiştirebileceği silikon plaka ile damgalama plakasını değiştirebilir.
Sıcaklık Kontrol Sistemi
Mikro işlemci PID sıcaklık kontrol cihazları, SSR (katı hal röle) ile çalışır. Sistem, 2 saniyede bir iletişim kontrolü yapabilir ve en doğru ve en hızlı ısınma performansını sağlar.
Sıcaklık üst ve alt limit alarmı: operatör, limit aralığını ve otomatik durma işlevini değiştirebilir.
Sıcaklık otomatik ayarlama cihazı: mühürlenen sıcaklık, makine hızıyla değişir ve artış oranı değiştirilebilir. (FTSC-V Çanta Üretim Makinesi için standart)
Servo Kesici
Yeni kesici ünite, kolay ayarlama ve dayanıklı bir yapıya sahiptir. Kesici ünitesi, pozisyonunu tek taraftan ayarlayabilir veya tüm ünite ön ve arkaya hareket edebilir.
Kesici servo motor kontrol sistemi: Kesme hızı değişkendir ve çift kesme işlevi, çizgi üzerindeki köşe veya oluk delici üzerindeki talaşları ortadan kaldırabilir. Bu işlev, ürünlerin kalitesini artırır.
FTSC Çanta Üretim Makinesi'nin İnsan-Makine Arayüzü Kontrol Sistemi
Otomasyon insan-makine sistemi, yüksek kaliteli MES mekanik ve elektrikli entegre denetleyici ile eşleşir. LCD renkli dokunmatik ekran; Ayarlamalar için basit şekil ekranı ve kolay işletim.
Üç ana tahrik hız kontrol modu:
Mühürleme süresi kesme hızına göre değişir;
Kesme hızı, mühürleme süresine göre değişir;
Hız, daha kalın filmler için ısıtma süresine göre değişir.
Çeşitli çanta modları ayarlama: standart poşet/tek kesimli çoklu mühür/atlamalı mühür/çift kesim.
Kesme hızı, parça sayısı, uzunluk, sıcaklıklar vb. gibi işletim parametreleri sistemde kaydedilebilir. Güç kesilmesi durumunda parametreler otomatik olarak kaydedilir.
Sezgisel arıza tespit sistemi: motorlar, invertörler, kontrol kutusu iletişimleri, delgiler, sensörler, mühürleme sıcaklıkları vb. dahil olmak üzere izlenen öğeler LCD'de doğrudan görüntülenir. Bu, operatörlerin hemen arıza tespiti yapmasını sağlamak için çok uygundur.
Güvenlik Koruması (İsteğe Bağlı)
Ana endişemiz sadece güvenlik düzenlemelerine uymak değil, aynı zamanda işletmenin kolaylıklarına da uymaktır. Fermuar ve yan mühürlü bölüm için hareketli koruyucu kapağı kullanır, alt mühürlü bölüm için güvenlik ışık perdesini kullanır, kesici bölüm için kilit anahtarı kullanır, vb.
İsteğe Bağlı Aksesuarlar
İki fonksiyonlu sarma standı. (Altı gussetli ayakta duran çanta üretmek için)
İkincil gusset ekleme cihazı. (Dört yan mühürlü çanta üretmek için)
Her iki tarafı basılı film ayarlama cihazı.
Çoklu delme cihazları.
Ürün taşıyıcı.
Valf mühürleme cihazı.
Hava soğutucusu.
Özellikler FTSC-V600-3 Poşet Üretme Makinesi
Malzeme Genişliği (mm) 400 - 1,200
Malzeme Çapı (mm)(maks.) 600
Poşet Uzunluğu (mm)(Maks. 1,200mm geçişli üretim) 30 - 500
Poşet Genişliği (mm)(Min. 75mm Çoklu Hat Üretimi) 200 - 600
Mekanik Hız (poşet/dakika) 150
Besleme Hızı (m/dak.) (maks.) 30
Üretim Hattı Üç kenarlı mühürlü poşet 1 - 3 Hat
Ayakta duran/fermuarlı poşet 1 - 2 Hat
Tabanı genişletilmiş poşet 1 hat
